相信很多做防雷的朋友都會遇到一些客戶咨詢接地降阻材料是如何降阻的，他們一般都會單純的認為一根接地極可以降幾歐姆，或者一個防雷接地模塊可以降幾歐姆，然后10根接地極，10個接地模塊加起來可以降幾個歐姆等等。其實他們不知道這些材料往往不能單純的這么去計算，而要根據當?shù)氐耐寥佬再|(zhì)來決定的，比如之前土壤的電阻大小和土壤電阻率大小，他們的數據越大，相反接地材料的降阻效果就會越差，降低的電阻也會越低。反之亦然。那么我們來分析一下常見的防雷接地材料是通過什么樣的計算公式來達到降阻效果的，只要掌握了這些公式，其實你們一樣可以做到。

1，使用4×40的熱鍍鋅扁鋼做水平接地體，其工頻接地電阻：

Rs：水平接地體接地電阻

ρ：土壤電阻率

L：水平接地體總長度

d：等效水平接地體橫截面直徑

  （角鋼為邊寬、扁鋼為寬度的1/2）

t：埋在地下深度                   一般取0.6米

K：與接地裝置型式有關的系數

（扁鋼為1、圓鋼為1.27、角鋼為1.46、）

   2，使用50×50×2000熱鍍鋅角鋼做垂直接地體，其工頻接地電阻：

  ρ：土壤電阻率

          L：垂直接地體長度

d：接地體直徑（角鋼為邊寬）(m)

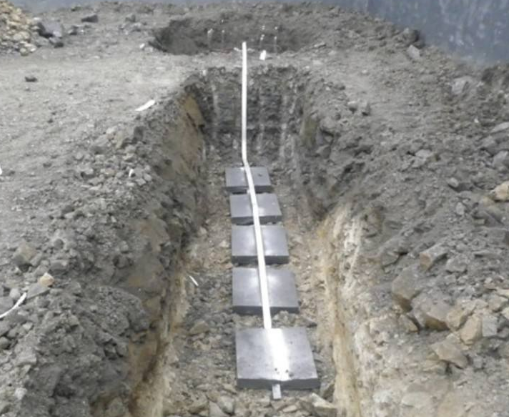

    3，使用接地模塊做接地體，其工頻接地電阻：

計算公式：?jiǎn)蝹€(gè)接地模塊：R=0.158ρ/k

并聯后總接地電阻：R_M=R/NK

ρ：土壤電阻率

N：接地模塊數量

K：地質系數

4,結論

地網的接地體由水平接地體、垂直接地體構成。使用50×50×2000熱鍍鋅角鋼做垂直接地體，同時增加使用接地模塊時，由水平接地體、垂直接地體、接地模塊構成的整個地網的工頻接地電阻:

有了這幾個公式，相信很多地網的降阻效果及數據就能迎刃而解了，看到的網友都好好學習摸索一下吧，說不定哪天就能用上了呢？一下還摸不透的可以收藏哦！但不要復制去其他地方發，不然必定追究哦！
